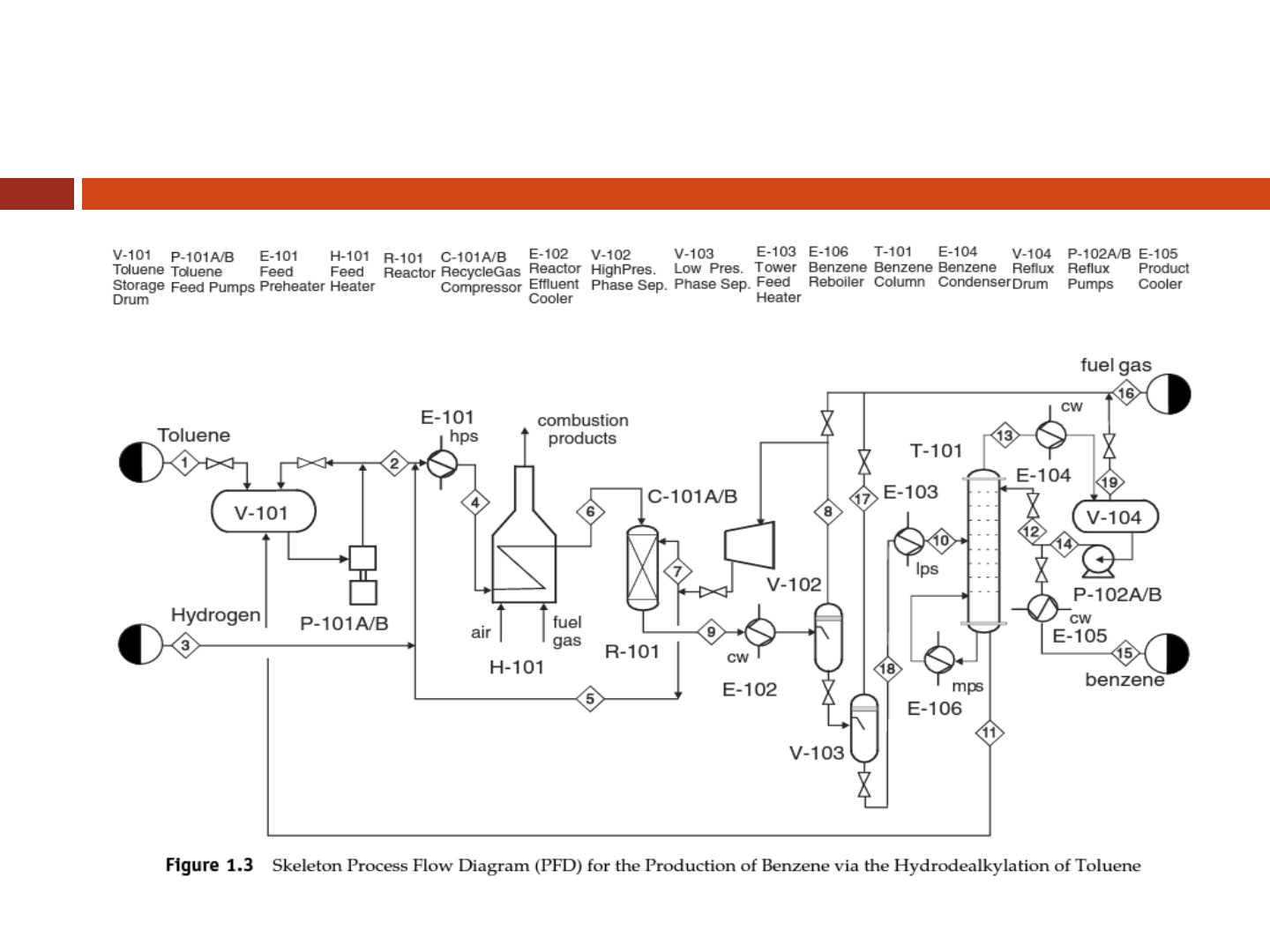

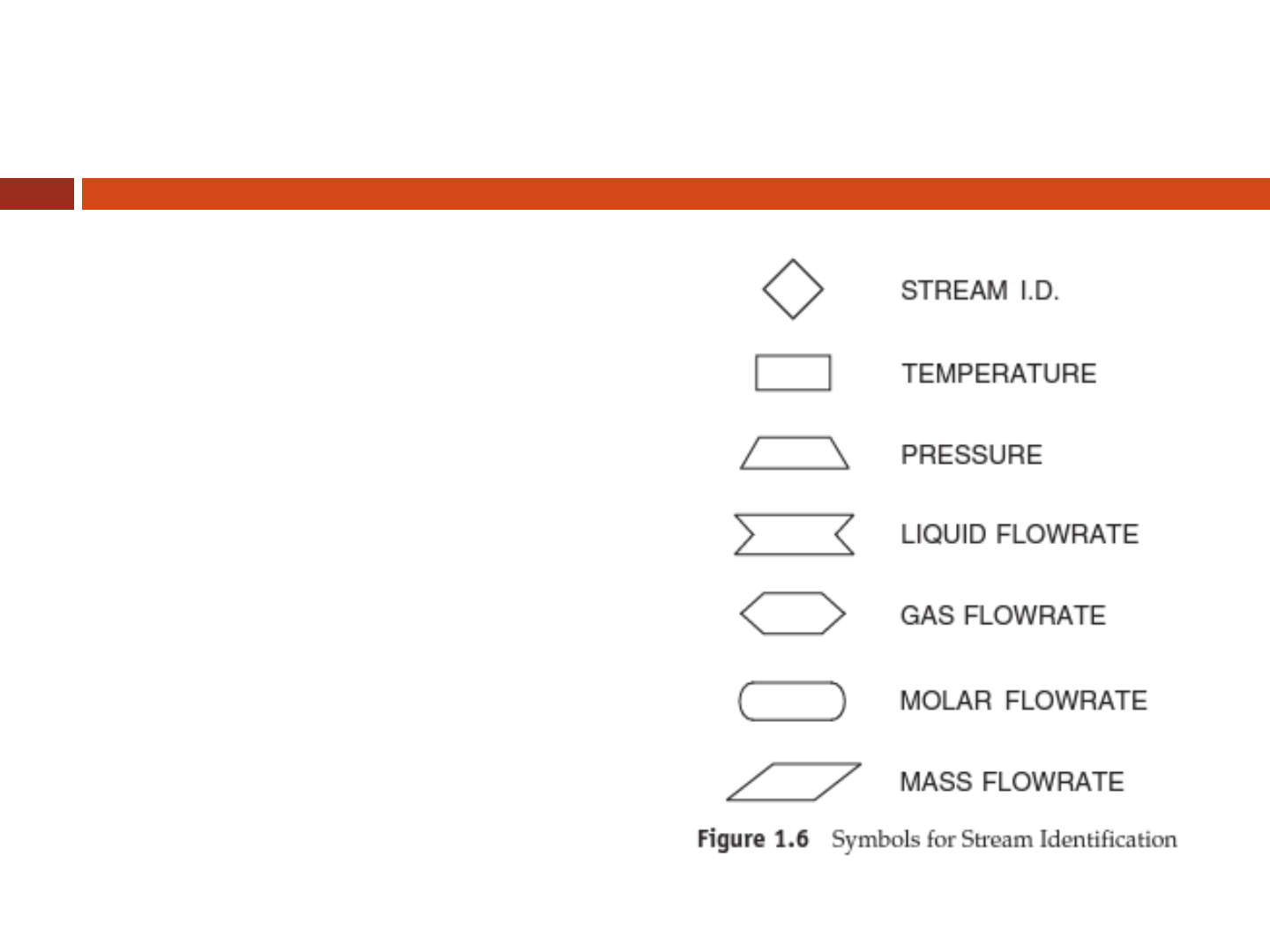

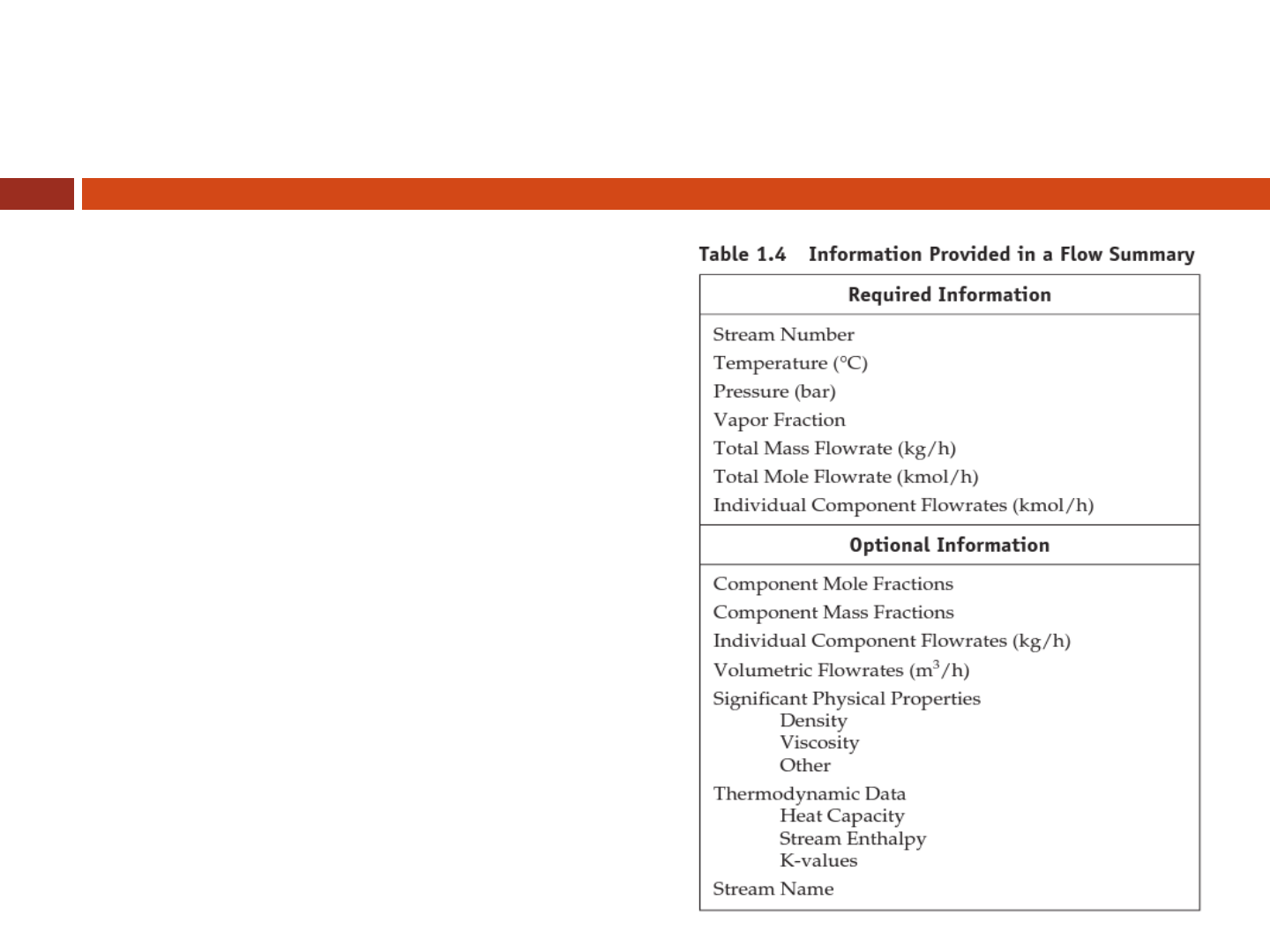

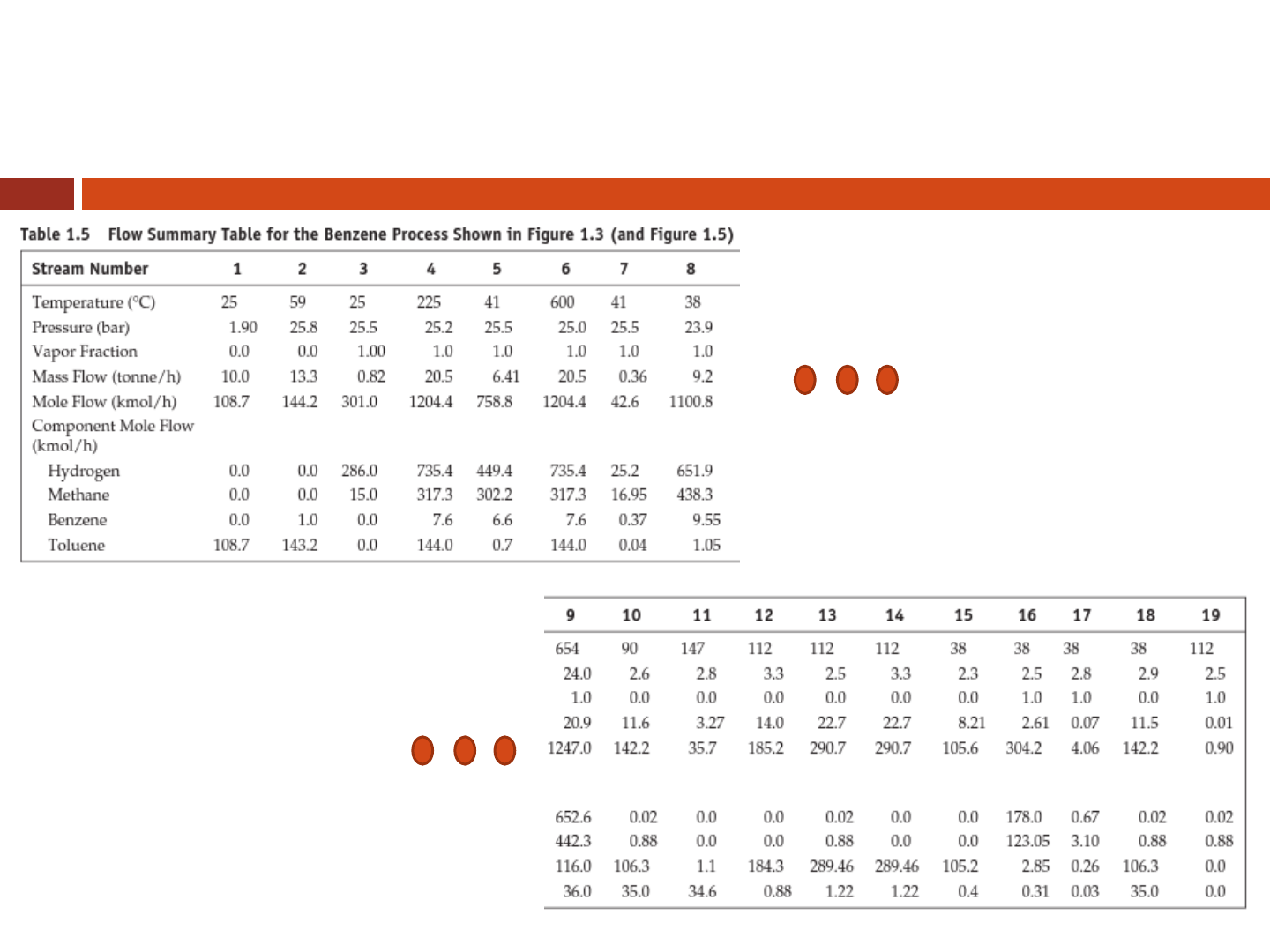

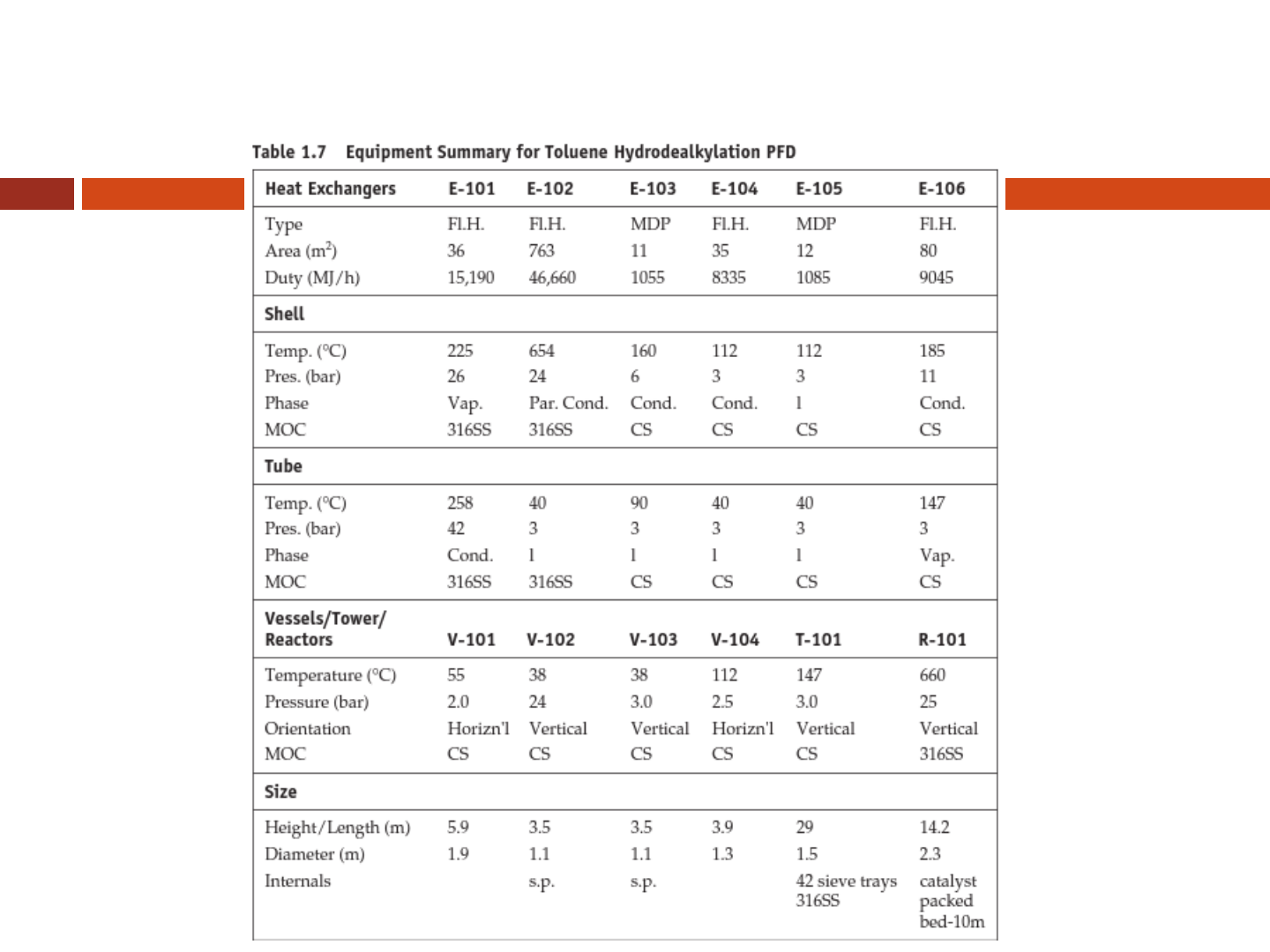

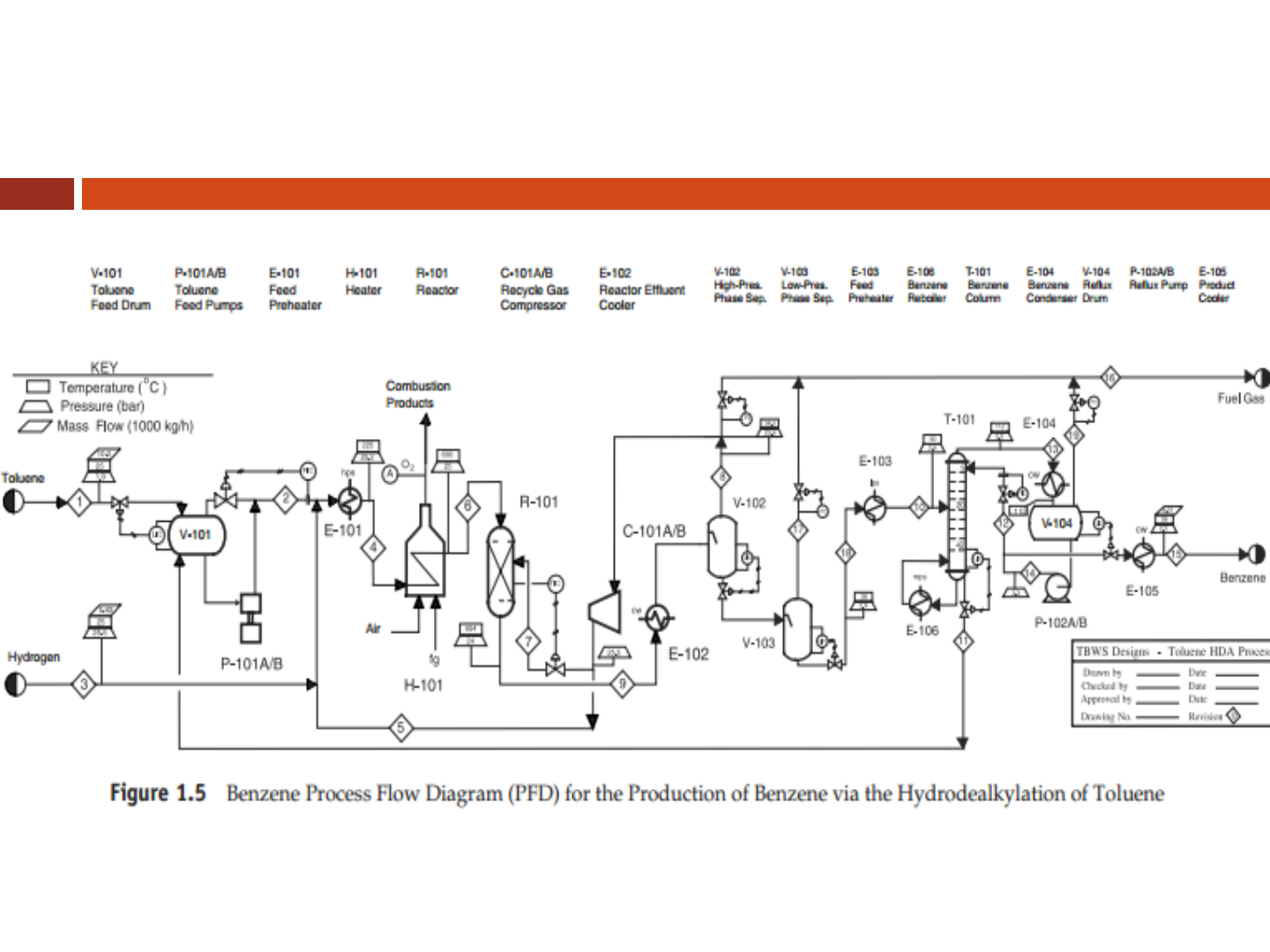

Aula 02 - Diagramas Para o Entendimento de Processos Químicos – Parte II Análise Econômica de Processos – UAEQ/UFCG Novembro/2016 2 2 - Diagrama de Fluxo de Processo (PFD) Diagramas para o Entendimento de Processos Químicos 2 - Diagrama de Fluxo de Processo (PFD) 3 Diagramas para o Entendimento de Processos Químicos Informações da Corrente: Considere novamente a Figura 1.3. Pode ser visto que cada corrente pode ser identificada através de um número dentro de uma caixa “diamante”. Uso de Utilidades: As plantas químicas são providas de uma faixa de utilidades centralizadas que incluem: Eletricidade; Ar comprimido; Água de refrigeração; Vapor; Retorno de condensado; Gás inerte; Esgoto químico; Tratamento de efluente; 2 - Diagrama de Fluxo de Processo (PFD) 4 Diagramas para o Entendimento de Processos Químicos Cada utilidade é identificada por iniciais (veja Tabela 1.3) 2 - Diagrama de Fluxo de Processo (PFD) 5 Diagramas para o Entendimento de Processos Químicos • As informações das correntes geralmente são dadas através de sumários de fluxo como mostra a Tabela 1.4. • Ela é dividida em dois grupos: Informações requeridas e Informações opcionais. 2 - Diagrama de Fluxo de Processo (PFD) 6 Diagramas para o Entendimento de Processos Químicos Informações do Equipamento: Este sumário disponibiliza as informações necessárias para a estimativa de custo do equipamento e fornece a base para o projeto detalhado do equipamento. 2 - Diagrama de Fluxo de Processo (PFD) 7 Diagramas para o Entendimento de Processos Químicos Informações relevantes: Muitas vezes, as informações das correntes são adicionadas ao diagrama através de “flags”. O formato da flag indica uma informação específica de operação. Exemplo - PFD 8 Diagramas para o Entendimento de Processos Químicos Exemplo – Sumário de Fluxo 9 Diagramas para o Entendimento de Processos Químicos Exemplo – Sumário de Equipamentos 10 Diagramas para o Entendimento de Processos Químicos Exemplo – Sumário de Equipamentos 11 Diagramas para o Entendimento de Processos Químicos 3 - Diagrama de Tubulação e Instrumentação (P&ID) Este tipo de diagrama, também conhecido como diagrama de fluxo mecânico (MFD), provê informações necessárias pelo engenheiro para iniciar a construção da planta. O P&ID inclui todos os aspectos mecânicos da planta, exceto as informações dadas na Tabela 1.8 12 Diagramas para o Entendimento de Processos Químicos 3 - Diagrama de Tubulação e Instrumentação (P&ID) 13 Diagramas para o Entendimento de Processos Químicos 3 - Diagrama de Tubulação e Instrumentação (P&ID) 14 Diagramas para o Entendimento de Processos Químicos A Tabela 1.10 sumariza as convenções utilizadas em um P&ID para identificar informações relacionadas à instrumentação e ao controle. 15 3 – Diagrama de Instrumentação e Tubulação (P&ID) Diagramas para o Entendimento de Processos Químicos Símbolos comumente utilizados em um PFD. 16 2 - Diagrama de Fluxo de Processo (PFD) Diagramas para o Entendimento de Processos Químicos 17 3 - Diagrama de Tubulação e Instrumentação (P&ID) Diagramas para o Entendimento de Processos Químicos Diagramas 3D Em muitos casos, durante a construção da planta, se faz necessária uma visualização 3D da planta ou determinado equipamento. Por exemplo: a locação de um tubo em um trocador de calor precisa permitir que o tubo possa ser removido para procedimentos de limpeza e reparos no trocador. 18 Diagramas para o Entendimento de Processos Químicos Diagramas 3D 19 Diagramas para o Entendimento de Processos Químicos Diagramas 3D 20 Diagramas para o Entendimento de Processos Químicos Referências R. Turton, R.C. Bailie, W.B. Whiting and J.A. Schaeiwitz. Analysis, synthesis and design of chemical processes. 3Ed, Prentice Hall, NJ (2009). Peters, M.S., Timmerhaus, K. D. Plant design and economics for chemical engineers. 4Ed. McGraw-Hill, 1991. Douglas, J. M. Conceptual design of chemical processes. McGraw-Hill,1988. 21 Referência Bibliográfica
