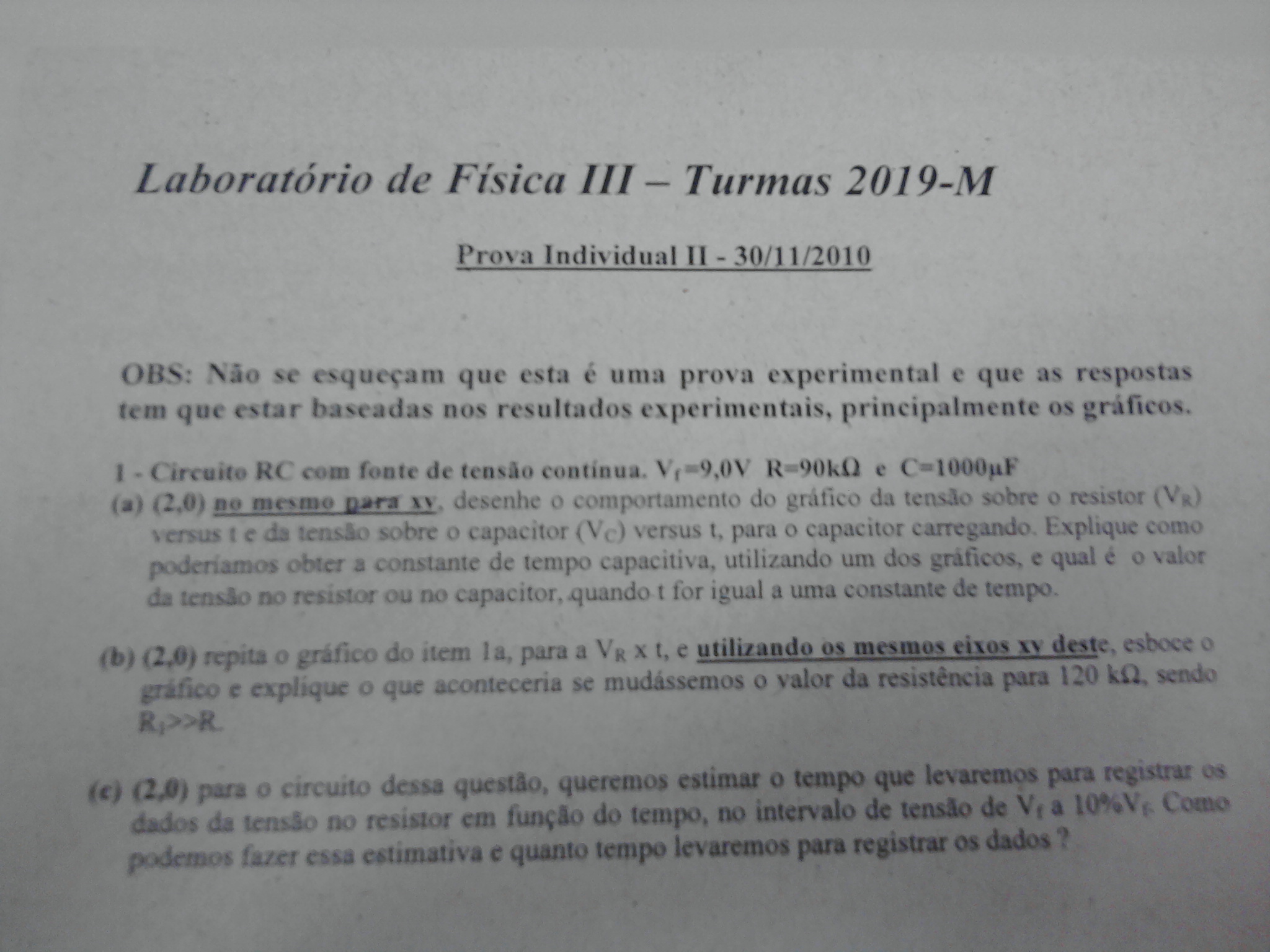

Laboratório de III Turmas 2019-M Prova Individual II - 30/11/2010 OBS: Não se esqueçam que esta é uma prova experimental e que as respostas tem que estar baseadas nos resultados experimentais, principalmente os gráficos. I Circuito RC com fonte de tensão R=90kQ e C=1000uF (a) (2,0) no mesmo para desenhe o comportamento do gráfico da tensão sobre o resistor versus I e da tensão sobre o capacitor (Vc) versus t, para o capacitor carregando. Explique como obter a constante de tempo capacitiva, utilizando um dos gráficos, e qual é o valor da tensão no resistor ou no capacitor, quando for igual a uma constante de tempo. (b) (2,0) repita o gráfico do item la, para a e utilizando os mesmos eixos deste, o gráfico e explique o que aconteceria se mudássemos o valor da resistência para 120 sendo (c) (2,0) para o circuito dessa questão, queremos estimar o tempo que levaremos para registrar os dados da tensão no resistor em função do tempo, no intervalo de tensão de V1 a Como podemos fazer essa estimativa e quanto tempo levaremos para registrar os dados ?
