SISTEMA FAESA DE EDUCAÇÃO
FACULDADES INTEGRADAS SÃO PEDRO

Curso: Odontologia
Disciplina: Cito/ Histo/ Embriologia / Profª Aline G. Louzada e Gamaliel
Aula 1 – Microscopia
O microscópio óptico é um instrumento usado para ampliar e regular, com uma série
de lentes multicoloridas e ultravioleta capazes de enxergar através da luz, estruturas
pequenas e grandes impossíveis de visualizar a olho ou sem óculos.
É constituído por um componente mecânico e óptico que suporta e permite controlar
um componente óptico que amplia as imagens.

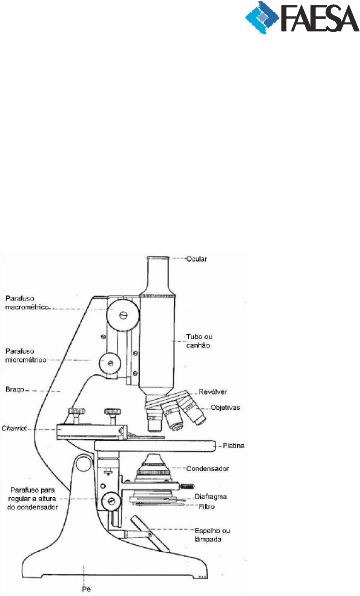

• Componente mecânico: pé, braço, tubo ou canhão, revólver, platina, charriot
e parafusos para ajuste macro e/ou micrométrico do foco.
• Componente óptico: Sistema de aumento: oculares e objetivas e Sistema de
iluminação: espelho, condensador, diafragma e filtro.











• Componente mecânico:
1. Pé ou base – serve de apoio dos restantes componentes do microscópio.
2. Coluna ou Braço – fixo à base, serve de suporte a outros elementos.
3. Mesa ou Platina – onde se fixa a preparação a observar; tem uma janela por
onde passam os raios luminosos e também parafusos dentados que permitem
deslocar a preparação.
4. Tubo ou canhão – suporta a ocular na extremidade superior.
5. Revólver ou Óptico– peça giratória portadora de objectivas de diferentes
ampliações que podem ser de 20x, 40x e 100x.
• Componente óptico:
1. Condensador – conjunto de duas ou mais lentes convergentes que orientam e
espalham regularmente a luz emitida pela fonte luminosa sobre o campo de
visão do microscópio.
2. Diafragma – é constituído por palhetas que podem ser aproximadas ou
afastadas do centro através de uma alavanca ou parafuso, permitindo regular a
intensidade da luz que incide no campo de visão do microscópio.
3. Objectivas – permitem ampliar a imagem do objecto 10x, 40x, 50x, 90x ou
100x.
4. As objectivas de 10x, 40x e 50x são designadas objectivas secas pois entre a
preparação e a objectiva existe somente ar.
5. As objectivas de imersão, uma vez que, para as utilizar, é necessário colocar
uma gota de óleo de imersão entre elas e a preparação, o qual, por ter um
índice de refracção semelhante ao do vidro, evita o desvio do feixe luminoso
para fora da objectiva.
6. Oculares – sistema de lentes que permitem ampliar a imagem real fornecida
pela objectiva, formando uma imagem virtual que se situa a aproximadamente
25 cm dos olhos do observador. As oculares mais utilizadas são as de
ampliação 10x, mas nos microscópios binoculares também existem oculares de
12,5, 8x e 6x.
7. Fonte luminosa – a mais utilizada actualmente é a luz artificial, fornecida por
uma lâmpada de tungsténio ou de halogéneo, incluída no aparelho juntamente
com um interruptor com reóstato, que permite regular a intensidade da luz
emitida.

Observações:
1. A imagem proporcionada pelo M.O. é aumentada, virtual e invertida em relação ao
objeto examinado.
2. Calcula-se o aumento da imagem obtida ao M.O. multiplicando-se o valor do
aumento da ocular pelo valor do aumento da objetiva.
3. Campo microscópico é a área da preparação que se está observando ao M.O.
Quanto maior o aumento da imagem, menor é a abrangência do campo.
4. Em virtude do último item, sempre se inicia a observação ao M.O. com uma
combinação de lentes que proporcione o menor aumento, a fim de se ter uma visão
panorâmica da região que se quer observar com maior aumento.


MANEJO DO MICROSCÓPIO

1. Acender a lâmpada do sistema de iluminação.
2. Abrir totalmente o diafragma e colocar o sistema condensador - diafragma na
posição mais elevada, pois é aquela que permite melhor iluminação.
3. Movimentar o revólver, colocando em posição a objetiva de menor aumento (4X).
4. Tomar a lâmina com a lamínula para cima e colocá-la na platina, prendendo-a com
os grampos.
5. Movimentar o charriot, fazendo com que o preparado fique em baixo da objetiva.
6. Com o parafuso macrométrico, elevar a platina ao máximo, observando que a
objetiva não toque na lamínula, pois poderá quebrá-la.
7. Focalizar a preparação para a obtenção de uma imagem nítida, movimentando o
parafuso macrométrico e abaixando a platina até que se possa visualizar a imagem.
8. Aperfeiçoar o foco com o parafuso micrométrico.
9. Colocar a região do preparado que se quer ver com maior aumento bem no centro
do campo visual da lente.
10. Movimentar o revólver, colocando em posição a objetiva de 10X (aumento médio).
11. Repetir o procedimento do item 6.
12. Para focalizar a nova imagem, repetir o procedimento do item 7.
13. Repetir o item 8.
14. Repetir o item 9.
15. Colocar a objetiva de 40X (maior aumento) em posição e repetir os itens 6, 7 e 8.
16. A objetiva de 100X é chamada de imersão e seu uso será explicado
posteriormente.
